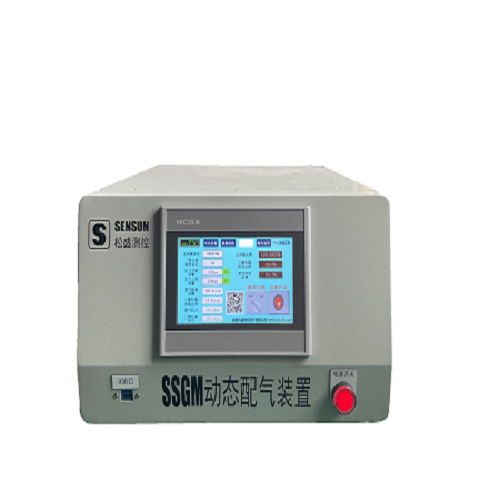

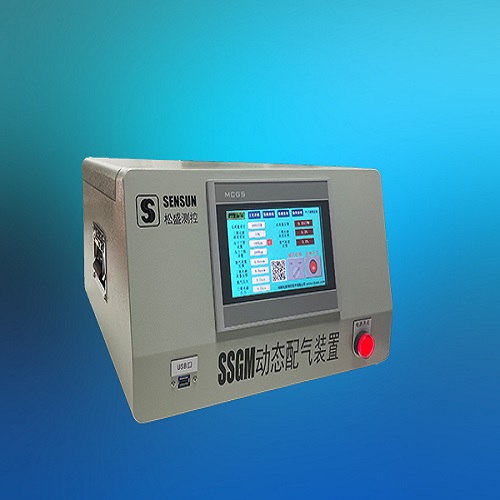

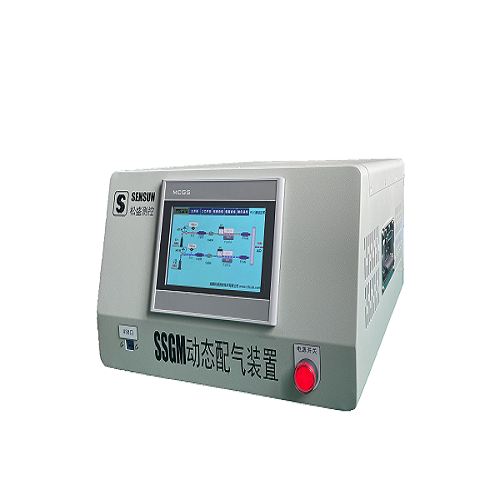

SSGM系列的氮氧傳感器標定裝置，主要有動態配氣部分、自動工裝部分、氣體分析儀部分組成。動態配氣部分能同時配比多種不同種類和濃度的氣體，在氣瓶與混合腔連接管路設置有電磁閥和流量計，能有效的控制氣體的濃度和進氣量。為了保證氣體濃度的準確性，整套裝置連接有氣體分析儀，進行實時的動態數據分析。在動態配比儀與自動工裝連接管路上設置有電磁閥，所有電磁閥和流量計均電連接控制模塊，由控制模塊控制標定測試系統管路中氣體的流動以及工位自動工裝中對待檢測氮氧傳感器檢測的開始和結束。

     氮氧傳感器總成分為:氮氧探頭、線束、控制單元。氮氧傳感器(NOx)總成為一體式,任何一個分部件都不能單獨更換。 氮氧傳感器工作過程 氮氧傳感器核心元件是多孔的ZrO2氧化鋯陶瓷管,它是一種固態電解質,兩側面分別燒結上多孔鉑(Pt)電極。在加熱到一定溫度下,由于兩側氧濃度不同,氧化鋯會產生化學反應,電極兩側產生電荷移動,移動的電荷產生電流,根據產生電流的大小反映出氮氧的濃度不同,將氮氧的濃度通過CAN通訊反饋給ECU或DCU。

     新能源氮氧傳感器標定裝的測試系統及操作方法：把氣瓶、動態配氣儀、工位自動工裝和氣體分析儀依次通過管路連接，開啟各路設備，并獲得檢測數據，使得標定測試系統可在氮氧傳感器批量生產過程中一次標定測試多個氮氧傳感器產品,，提高氮氧傳感器的生產出廠效率。
